不適用范圍

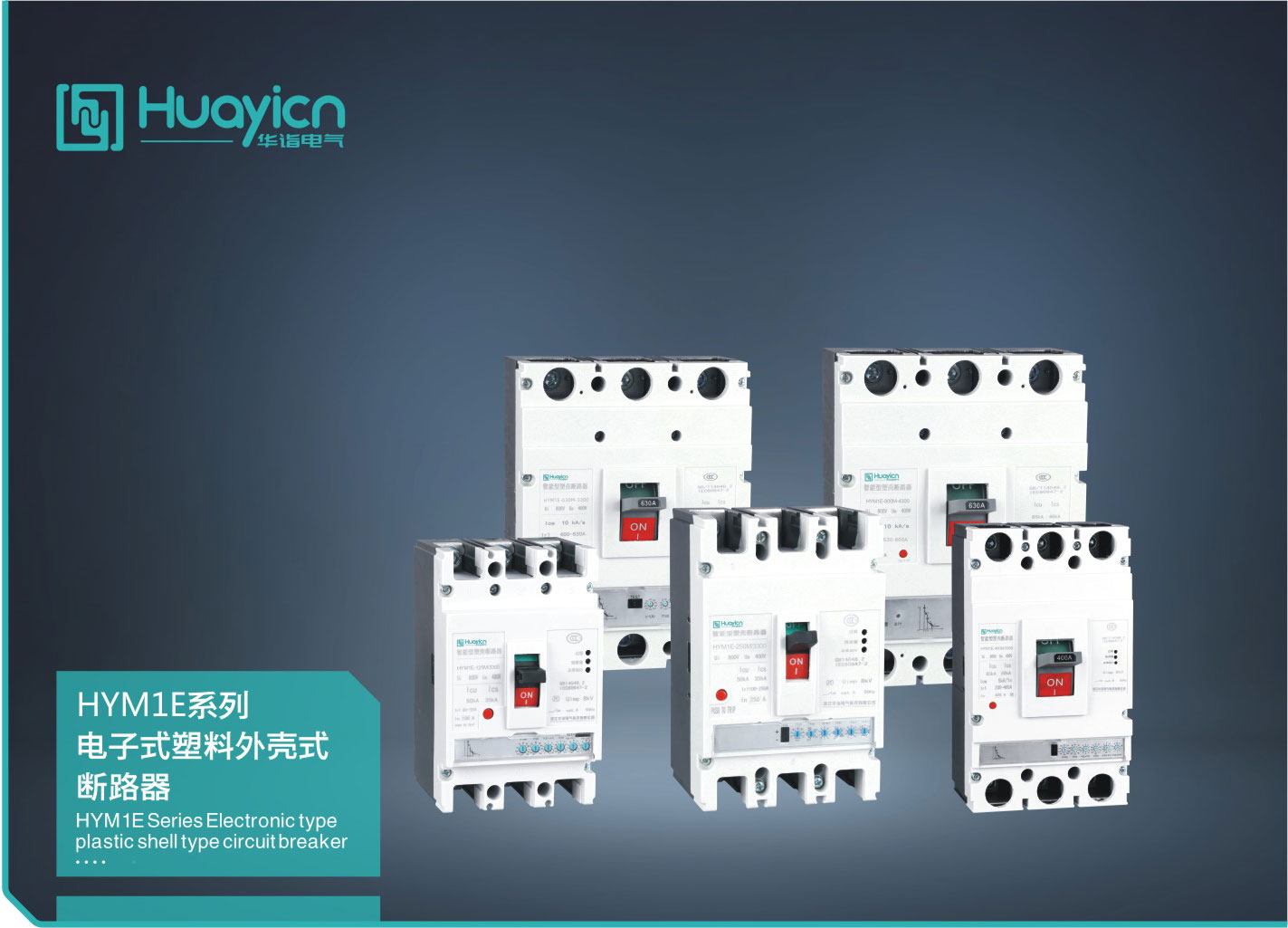

HYM1E系列電子式塑料外殼式斷路器(以下簡稱斷路器)，適用于交流50Hz(或60Hz),其額定絕緣電壓為800V,額定工作電壓400V及以下，額定工作電流至800A的電路中作不頻繁轉換及電動機不頻繁起動之用。斷路器具有過載長延時反時限、短路短延時反時限、短路短延時定時限短路瞬時和欠壓保護功能以及剩余電流保護(可選)，缺相保護功能(可選)，能保護線路和電源設備不受損壞，斷路器保護特性齊全、精確，能提高供電可靠性，避免不必要的停電，其中“Z、B”型控制帶有通訊接口，可進行“四遙”，以滿足控制中心和自動化系統的要求。

斷路器按照其額定極限短路分斷能力的高低，分為M型(較高分斷型)、H型(高分斷型)二種。該斷路器具有體積小、分斷能力高、飛弧短抗振動等特點。

斷路器可垂直安裝(即豎裝)，亦可水平安裝(即橫裝)。

斷路器具有隔離功能，其相應符號為：

斷路器不可倒進線，即只允許1、3、5接電源線，2、4、6接負載線。

斷路器符合標準

◇ IEC60947-1及GB14048.1《低壓開關設備和控制設備總則》

◇ IEC60947-2及GB14048.2《低壓開關設備和控制設備彳腿斷路器》及附錄F《帶電子過電流保護斷路器的附加要求》

◇ IEC 60947-5.1及GB14048.5《低壓開關設備和控制設備控制電路電器和開關元件》

型號及含義

注：

◇ 按額定極限短路分斷能力的高低分為M型(較高分斷型)、H型(高分斷型)。

◇ 手柄直接操作無代號：電動操作用P表示；轉動手柄用Z表示。

◇ 基本型代代號，智能通訊型用Z表示，編程通訊型用B表示，消防型用X表示，液晶顯示L表示。

使用條件

◇ 環境溫度：-5℃~+40℃

◇ 能耐受潮濕空氣的影響

◇ 能耐受鹽霧、油霧的影響

◇ 斷路器主電路的安裝類別為III，其余輔助電路、控制電路安裝類別為II。

◇ 最高溫度+40℃時，空氣的相對濕度不超過50%，在較低的濕度下可以允許有較高的相對濕度，對由于溫度變化偶爾產生的凝露應采取特殊措施

◇ 最大傾斜度為22.5°

◇ 在無爆炸危險的介質中，且介質無足以腐蝕金屬和破壞絕緣的氣體與導電塵埃的地方

◇ 在沒有雨雪侵襲的地方

產品功能配置

型號		HYM1E-125				HYM1E-250				HYM1E-400				HYM1E-630				HYM1E-800
殼架等級額定電流lnm(A)		120				250				400				630				800
額定電流(可調)ln(A)		16~32A可調 32~63A可調 63~125A可調				100~250A可調				200~400A可調				400~630A可調				630~800A可調
額定工作電壓Ue(V)		AC400V
額定絕緣電壓Ui(V)		AC800V
額定沖擊耐受電壓 Uipm		AC8000V
極數		3		4		3		4		3		4		3		4		3		4
額定極限短路分斷能力級別		M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H	M	H
額定極限短路分斷能力lcu(kA)		50	80	50	80	50	85	50	85		100	65	100	65	100	65	100	65	100	65	100
額定運行短路分斷能力lcs(kA)		35	50	35	50	35	50	35	50		65	42	62	42	65	42	65	42	65	42	65
額定短時耐受電流lcw(kA)1s										5				8				10
使用類別		A				A				B				B				B
操作性能(次)	通電	3000				3000				2000				1500				1500
	不通電	7000				7000				4000				3000				3000
	L	150				165				257				280				280
	W	92		122		107		142		150				210		280		210		280
	H	92				90				16.5				115.5				115.5
飛弧距離		≤50				≤50				≤100				≤100				≤100
