產品概述

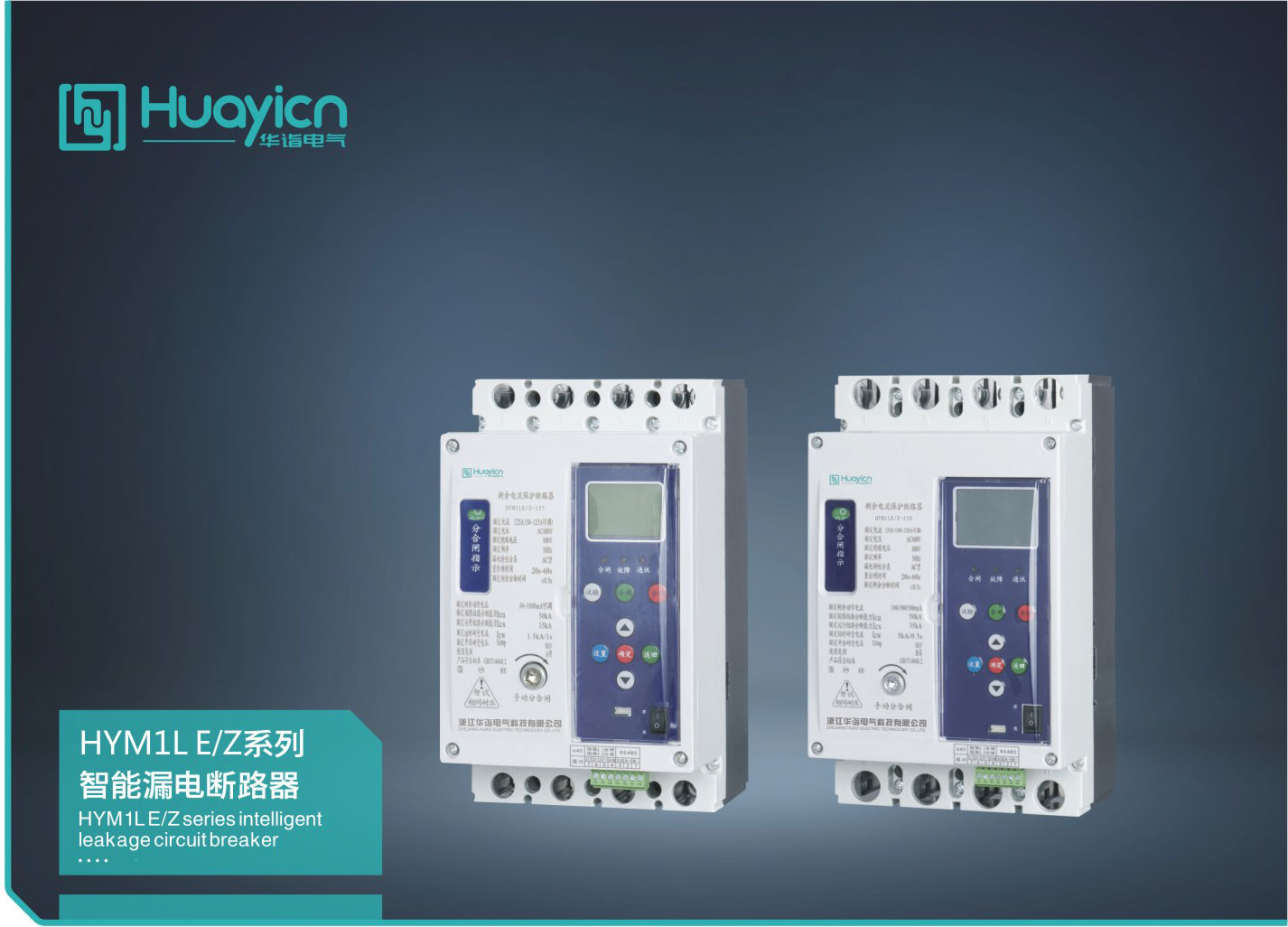

HYM1LE/Z系列智能型漏電綜合保護斷路器(以下簡稱斷路器)是我公司研發生產的一體式高新技術產品，擁有多項國家專利（實用新型專利：202220470374X），符合國家電網管理的各項智能化要求，是配合國家智能電網運行的選用產品，是集剩余電流繼電器塑殼式斷路器集各種功能附件于一體的多功能綜合斷路器。塑殼式斷路器為主開關，分斷能力高、分斷時間準確。一體式配電綜合保護斷路器具有體積小，安裝使用方便動作值固定分檔可調、操作簡易、能適應各地用戶各種環境，按需設定。通信型系列的產品采用RS-485通信口，能與電腦建立通信功能，實現遠程參數的調整、信息查詢及下載故障參數等功能。
產品具有數碼顯示型和液晶顯示型兩種控制器供選擇。
產品具有短路過電流剩余電流缺相斷零和特波等保護功能。同時具有剩余電流顯示實時負載電流顯示各相電壓顯示產品分合閘指示時間顯示和故障查詢等功能。還具有剩余電流、欠電壓、過電壓、缺相保障引起的剩余電流動作斷路器。
斷開后自動重合閘功能，該產品適用于交流50Hz，額定絕緣電壓800V，額定工作電壓380/400V，額定電流40A-800A的配電網絡中，用來分配電能、保護線路。
廣泛用于三相四線中性點直接接地，TT系統的低壓電網，對人身觸電危險提供間接接觸保護，也可對線路或用電設備的接地故障 過電流和短路等進行保護。
廣泛用于安裝在非專業人員無法觸及的無人設施，如城網、農網改造的電表箱（計量箱）和低壓JP柜，配電變壓器綜合配電柜，高山轉播臺、基站、獨立設備，動力箱、交通燈系列的配電盤。
廣泛用于由于暫時對地漏電或暫時電涌引起的瞬時漏電或電壓故障導致產品動作的情況下，需要直接通過自動重合閘功能恢復供電、而無需借助操作人員的手動操作。本剩余電流動作斷路器可垂直安裝（即豎裝），亦可水平安裝（即橫裝）。
產品符合標準：GB14048.2 GB/T22387。

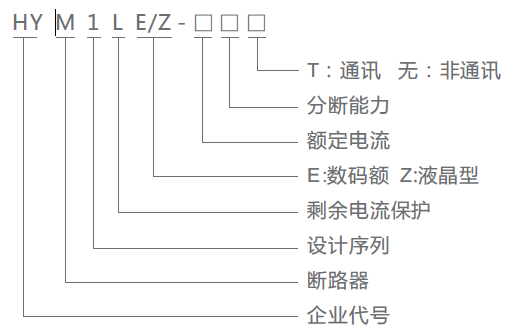

型號及含義

正常工作條件和安裝條件

◇ 安裝地點的海拔不超過2000m；

◆ 周圍空氣溫度

◇ 周圍空氣溫度上限不超過+40℃ 且24h的平均溫度值不超過+35℃ ，周圍空氣溫度下限不低于-5℃。

◆ 大氣條件◇ 最高溫度為+40℃時空氣相對濕度不超過50%，較低溫度下可以又較高的相對濕度例如+20℃時達到90%，同時該月的月最低溫度為+25℃，對于溫度變化偶爾產生的凝露應采取特殊的措施。

◆ 安裝條件

◇ 安裝在無沖擊震動及無雨雪侵襲的地方1.3.5端子接電源側2.4.6端子接負載側，與垂直面的傾斜度不超過5°。

◇ 污染等級：III。

◇ 安裝類別：III。

◇ 安裝場所的外磁場在任何方向不超過地磁場的5倍。

規格與功能特性

規格與功能			產品類型
分類	描述		E	Z
產品圖形
顯示方式	數碼管顯示+LED指示燈		●
	液晶顯示+LED指示燈			●
界面操作	按鍵		●	●
功能類型	重合閘功能	上電自動重合閘功能	○	○
		剩余電流保護重合閘功能	●	●
		欠、過壓保護重合閘功能	●	●
		重合閘閉鎖功能	●	●
	剩余電流功能	剩余電流保護功能	●	●
		剩余電流自動跟蹤功能	●	●
		剩余電流實驗功能	●	●
		剩余電流報警不脫扣功能	●	●
		突變剩余電流保護功能	○	○
		剩余電流特種波形保護功能	○	○
	電流保護	過載長延時保護功能	●	●
		短路短延時保護功能	●	●
		短路瞬時保護功能	●	●
		過載預報警功能	●	●
	電壓功能	欠、過壓保護功能	●	●
		缺相保護功能	●	●
		斷零保護功能	●	●
		失壓脫扣功能	●	●
	通訊功能	RS-485（Modbus RTE)協議	○	○
		電表DL/T 645-1997協議	○	○
		狀態輸出功能	○	○
		通訊（非隔離型）	○	○
		通訊（隔離型）	○	○
	故障記錄	故障記錄查詢功能	●	●
		故障時間記錄功能	○	●
	電流測量顯示	電流檢測（IA/IB/IC/IN）	●	●
		剩余電流	●	●
	電壓測量顯示	三相相電壓（AN/BN/CN）	●	●
		三相線電壓（AC/BC/AB)		○
	供電電源	電流自生電功能	●	●
		電壓任意2相供電功能	●	●

說明：●表示由此功能，○表示功能可選
