適用范圍
HYQ2 CB系列智能自動雙電源轉換開關(以下簡稱開關)適用于交流50Hz，額定工作電壓400V，額定工作電流16A~1600A。使用于緊急供電系統的兩路電源常用電源(N)與備用電源(R)之間的互相轉換(也可設定為手動)和作為控制、信號、聯鎖等用途的控制電路的開關，本品在某些型號中帶有通訊專口，可實現遠程控制，讓用戶實現無人值守變電所。適用于住宅小區、軍事設施、醫院、商場機場等場所。

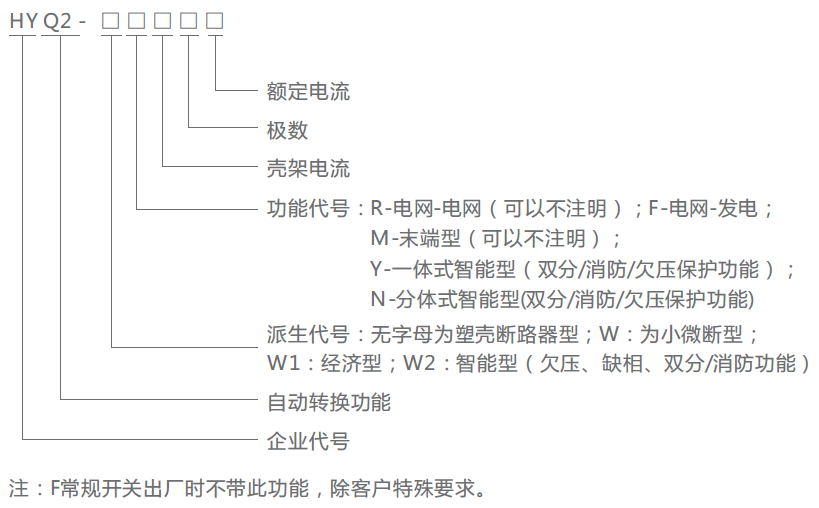

型號及含義
正常工作條件
◇ 安裝的海拔高度不應超過2000米。
◇ 周圍環境溫度上限不高于+40℃，下限不低于-5℃，24小時平均值不超過+35℃。
◇ 大氣的相對溫度在周圍空氣溫度為+40℃時不超過50%，在較低的溫度下，可以有較高的溫度，應考慮到溫度變化會發生產品表面的凝露。
◇ 無爆炸危險的介質，且介質無足以腐蝕和破壞絕緣的氣體與塵埃。
◇ 無顯著搖動和沖擊震動的地方。
主要技術參數
| 產品型號 | 斷路器型號 | 柜架電流A | 額定工作電流A |
| HYQ2-100/3 | HYM1系列 | 100 | 10/16/20/25/32/40/50/63/80/100 |
| HYQ2-100/4 | |||
| HYQ2-225/3 | 225 | 100/125/140/160/180/200/225 | |
| HYQ2-225/4 | |||
| HYQ2-400/3 | 400 | 250/315/350/400 | |
| HYQ2-400/4 | |||
| HYQ2-630/3 | 630 | 400/500/630 | |
| HYQ2-630/4 | |||
| HYQ2-800/3 | 800 | 630/700/800 | |
| HYQ2-800/4 | |||
| HYQ2-1250/3 | 1250 | 800/1000/1250 | |
| HYQ2-1250/4 |

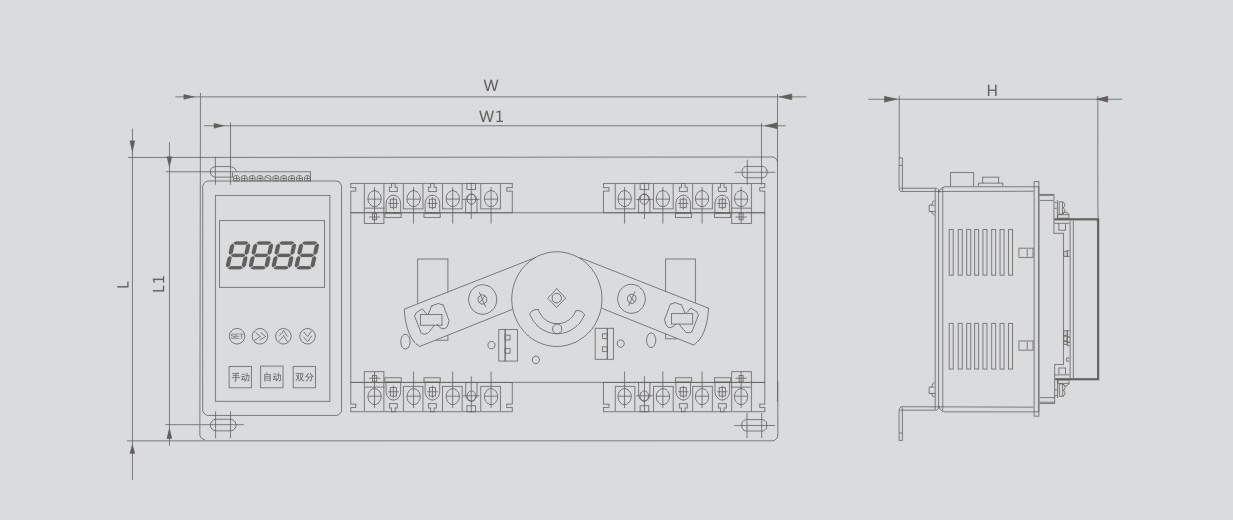

外形及安裝尺寸
| 尺寸/ 規格 | W | W1 | L | L1 | H |
HYQ2-100/3P | 390 | 355 | 220 | 200 | 120 |
HYQ2-100/4P | 420 | 385 | 220 | 200 | 120 |
HYQ2-225/3P | 430 | 395 | 220 | 205 | 140 |
HYQ2-225/4P | 465 | 435 | 220 | 205 | 140 |
HYQ2-400/3P | 560 | 510 | 310 | 285 | 190 |
HYQ2-400/4P | 605 | 555 | 310 | 285 | 190 |
HYQ2-630/3P | 625 | 570 | 320 | 295 | 195 |
HYQ2-630/4P | 690 | 635 | 320 | 295 | 195 |
HYQ2-800/3P | 705 | 655 | 340 | 315 | 190 |
HYQ2-800/4P | 780 | 730 | 340 | 315 | 190 |
HYQ2-1250/3P | 730 | 675 | 480 | 365 | 280 |
HYQ2-1250/4P | 800 | 745 | 480 | 365 | 280 |
訂貨須知
用戶應提供如下詳細資料；
◇ 產品名稱型號規格及數量；
◇ 如有特殊安裝條件或特殊場所使用，應提供相應技術資料或與本公司協商。
